鹤壁变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。

<鹤壁>天正华意电气设备有限公司

鹤壁变压器绕组变形测试仪 阻抗法PC测试软件的安装如已安装频响法的软件，就可直接使用阻抗法。如果还没有安装，可参照频响法的软件安装步骤。十九、阻抗法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。19.1菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。19.1.1系统19.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。19.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。19.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。19.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。19.1.1.5退出系统，使用完毕可以选择此项目离开。

变压器阻抗测试仪优惠多

鹤壁变压器绕组变形测试仪注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。十、频响法PC测试软件的安装1.将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”进入到本软件的安装界面。2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择“下一步”。3.此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。4.此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。5.安装过程全部完成，选择“完成”退出安装向导。6.安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。

<鹤壁>天正华意电气设备有限公司 变压器阻抗测试仪优惠多

鹤壁变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

鹤壁变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；

变压器阻抗测试仪优惠多

鹤壁变压器绕组变形测试仪菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。12.1.1系统12.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。12.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。12.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。12.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。12.1.1.5退出系统，使用完毕可以选择此项目离开。12.1.2查看12.1.2.1二维显示，当前测试曲线和查看历史曲线的坐标为二维平面。此时可观察多条曲线是否相同。12.1.2.2三维显示，当前测试曲线和查看历史曲线的坐标为三维立体。此时可观察多条曲线各自的细节。12.1.2.3线性曲线，当前测试曲线和查看历史曲线的坐标X频率为线性增加的。此时可观察曲线不同的频率段细节。12.1.2.4对数曲线，当前测试曲线和查看历史曲线的坐标X频率为对数增加的。此时可观察曲线在低频率段细节。

<鹤壁>天正华意电气设备有限公司

鹤壁变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

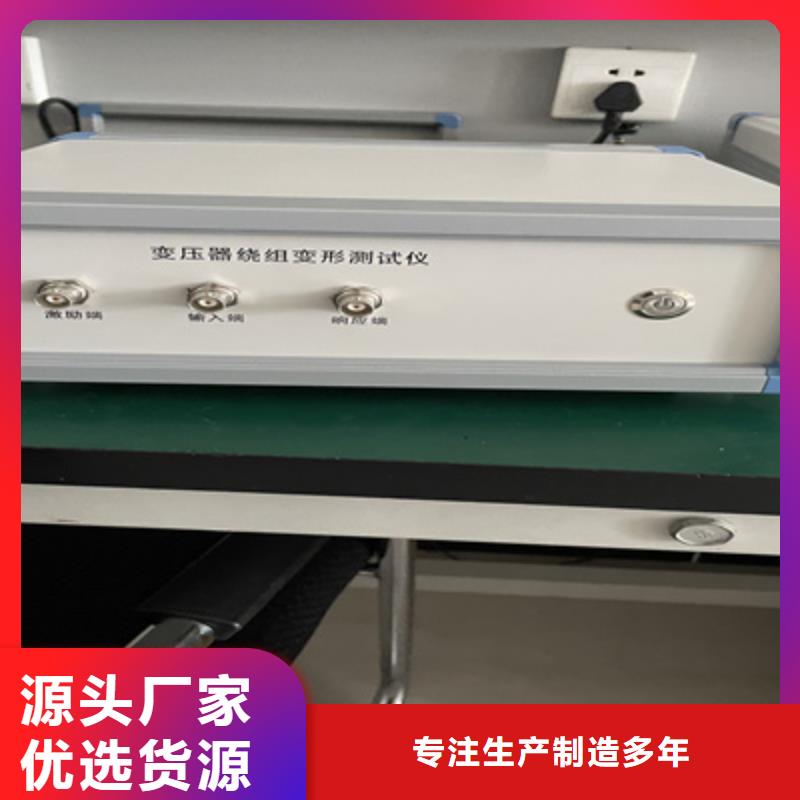

鹤壁变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

变压器阻抗测试仪优惠多

鹤壁变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。
